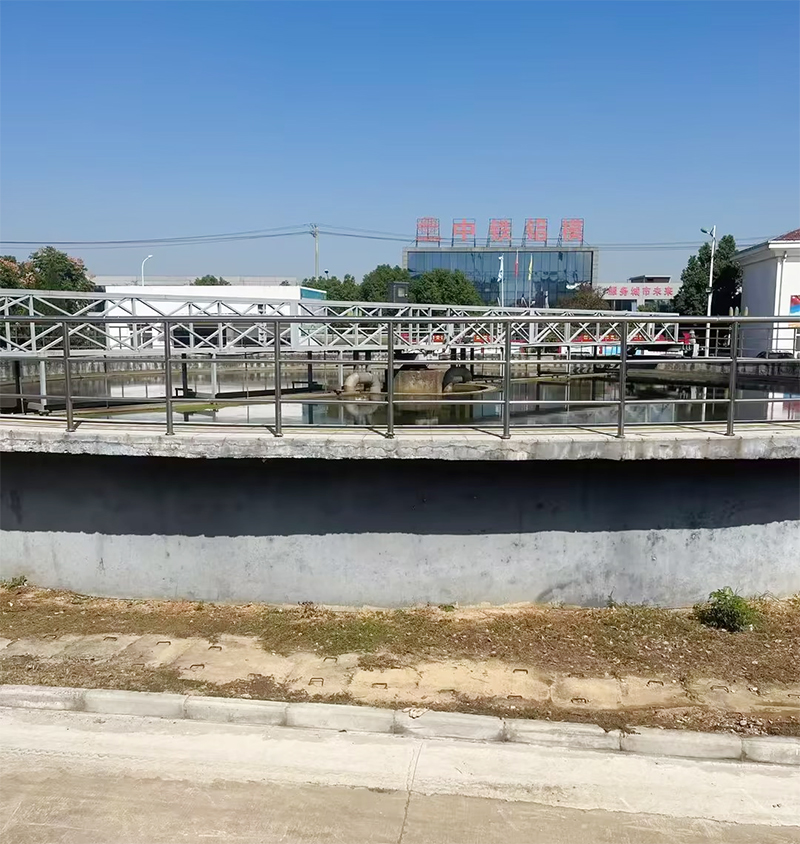

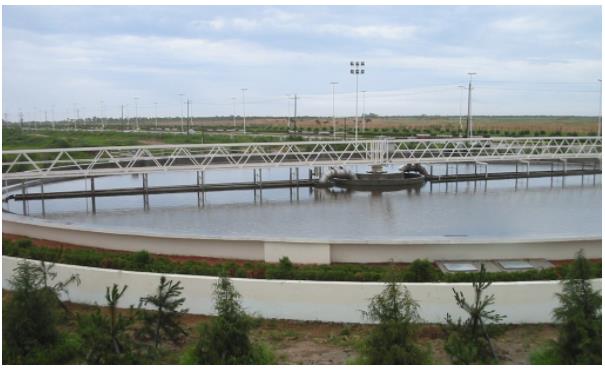

周邊傳動吸泥機

一、用途

周邊傳動吸泥機適用於汙水處理廠幅流式二次沉澱池。其主要功能是將沉降在池底的汙泥刮集至一組平徑方向布的吸泥管管口,再通過中心泥管出,以便汙泥回流或濃縮脫水。視情況需要,還可以設置池麵刮機構,收集池麵浮並通過浮渣漏鬥排出池外

二、型號說明

三、特點

1.工作橋采用架結構,簡潔、美觀、輕巧。

2.維護簡單方便,運行費用低,通常采用虹吸管將集泥槽的汙泥至中心捧泥管沒有動密封,避免上清液短流。

3.采用新型排泥調節機構,運行可靠,使用方便,保證排泥濃度、排泥量。

4,傳動減速機多種選擇:采用軸裝式,結構簡單緊湊,檢修方便;采用擺線針輪機,價廉物美、傳動效率高。

5.根據用戶需要,行走輪輪麵材料可以選用工程橡膠輪標準配)、鋼輪、尼龍輪聚氨輪。

6.係統控製櫃采用戶外型,安全可靠,可隨機控製和遠程控製設備的尺寸,材質及其他配可根據用戶需求而定。

四、構造及工作過程

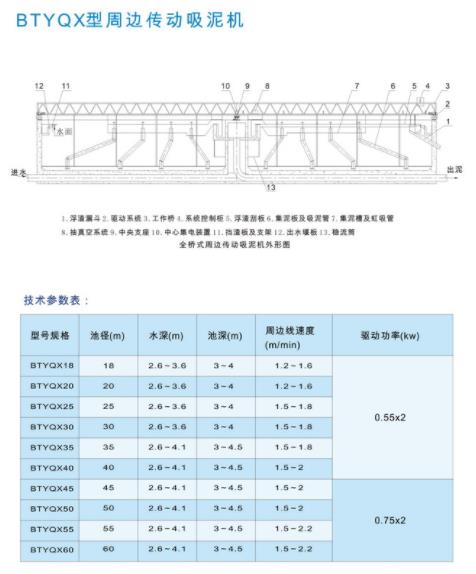

周邊傳動吸泥機根據出泥形式可以分為虹吸式和自流式。通常采用虹吸式,因其沒有動密封,能夠避免上清液短流。根據工作橋和吸泥管的區別可以分成全橋和半橋兩種形式。虹吸式吸泥機由工作橋、吸泥管係,集泥槽、虹吸管抽真空係統、中心泥罐、中心支座、驅動機構、中心集電裝置、電控箱等主件和出水三角板、穩流筒、擋板、浮刮板等附件(可選)成工作橋由安裝在周邊的驅動機構帶動,繞安裝在池中心支上的中心支座旋轉、沉澱在池底的汙泥由集泥板集至各吸泥口,在液位差作用下,汙混經吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外,每個吸泥管上端設有描調節機構,以調節各吸混管的流量和濃度。液麵上的浮在浮板和周邊擋流板形成的縮區域內集中,由浮渣耙至集造鬥,出池外設備外形圖,技術參數和土建條件尺寸見圖表。

BTYQX周邊傳動吸泥機
