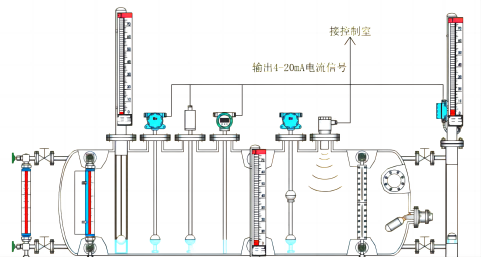

磁翻板液位計通過浮球隨液麵(或界麵)的上下移動帶動磁性連杆上下移動，由磁性連杆內的磁鋼利用磁耦合原理驅動磁性翻板指示器，明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控製。產品主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主導管外側，使其處於液位計同一磁耦合係統中。當磁性浮子隨液位上下移動時，對應液位位置的幹簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線製4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控製、調節和報警的目的。

產品概述

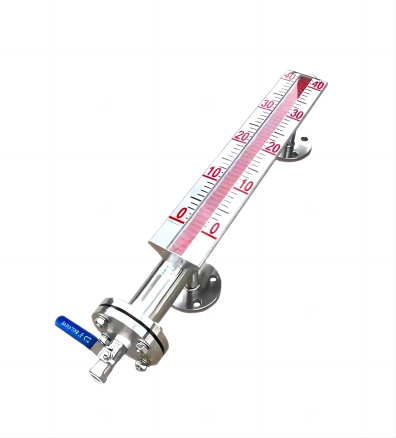

PY-UHZ磁翻板液位計通過浮球隨液麵(或界麵)的上下移動帶動磁性連杆上下移動，由磁性連杆內的磁鋼利用磁耦合原理驅動磁性翻板指示器，明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控製。產品主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成，該變送器的傳感器以捆綁的形式固定在磁翻板液位計的主要導管外側，使其處於液位計同一磁耦合係統中。當磁性浮子隨液位上下移動時，對應液位位置的幹簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線製4～20mADC標準信號輸出，該信號可方便地與電動型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控製、調節和報警的目的。

工作原理

PY-UHZ磁翻板液位計根據浮力原理和磁性耦合作用研製而成。當被測容器中的液位升降時，液位計主要導管中的浮子也隨之升降，浮子內的永磁磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

[產品特點]

1、適合於壓力容器的液位與界位測量，可集現場指示、遠傳輸出和控製報警於一身。

2、指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。

3、測量範圍大，不受儲罐高度限製。

4、指示機構與被測介質完全隔離，因而密封好，**性高，使用**。

5、耐高溫，可采用不褪色陶瓷翻柱。

6、結構簡單，安裝方便，維護費低。

[產品主要技術參數]

測量範圍：0-150-6000mm(大於6000mm可協商訂貨)，精度：±10mm

介質密度：0.4-20g/cm3，介質密度差：≥0.15g/cm3

工作壓力：-0.1-42MPa

工作溫度：-160-450℃

連接法蘭：法蘭通徑為DN20-DN150，法蘭標準采用化工部HG20592-97法蘭標準，其它法蘭標準請用戶在訂貨時注明。

環境振動：頻率≤25HZ，振幅≤0.5mm。

法蘭材質：碳鋼、304、316L

跟隨速度：≤0.08m/s

介質粘度：≤0.04Pa

主要導管材質：1Cr18Ni9Ti、304、316L、PP、PTEE,304不鏽鋼內襯PTEE。

主要導管直徑：￠48、￠57、￠62mm。

磁翻柱材質：≤80℃：ABS塑料，≥80℃：陶瓷或金屬。

顯示器材質：≤80℃：ABS塑料，≥80℃：鋁合金。

安裝方式：垂直安裝。

排汙閥：球閥，針型閥。

頂裝遠傳型磁翻板液位計附加功能選擇項：

磁性限位開關：

常開型：高於報警點合並

常閉型：高於報警點斷開

開關容量：250VAC1A(阻性)250VAC0.3A(感性)

開關壽命：100000次

液位變送器：

輸出電流：4-20mADC

分辨率：±1-±10mm

負載電阻：500Ω(24VDC供電時)

傳送距離：>3000m

工作電源：16-30VDC

智能液位變送器：

輸出電流：4-20ADC

分辨率：0.2mm

負載電阻：500Ω(24VDC供電時)

傳送距離：>3000m

工作電源：16-30VDC

夾套形式：

1、蒸汽夾套和水循環夾套，是在液位計主要導管處增加一層筒體，供蒸汽，循環水或導熱油流通。

2、真空夾套，是在液位計主要導管外增加一層真空筒體，以使被測量介質與外界隔熱。

3、雙層夾套，一般是指在蒸汽伴熱夾大套外再做一層真空夾套。

4、電伴熱係統，是在液位計主要導管外纏繞電伴熱帶，從而給介質加熱。
