鍋爐汽包水位計有哪幾種?要是運行中漏了咋辦？
一、汽包水位計的類型和原理
1、雙色水位計

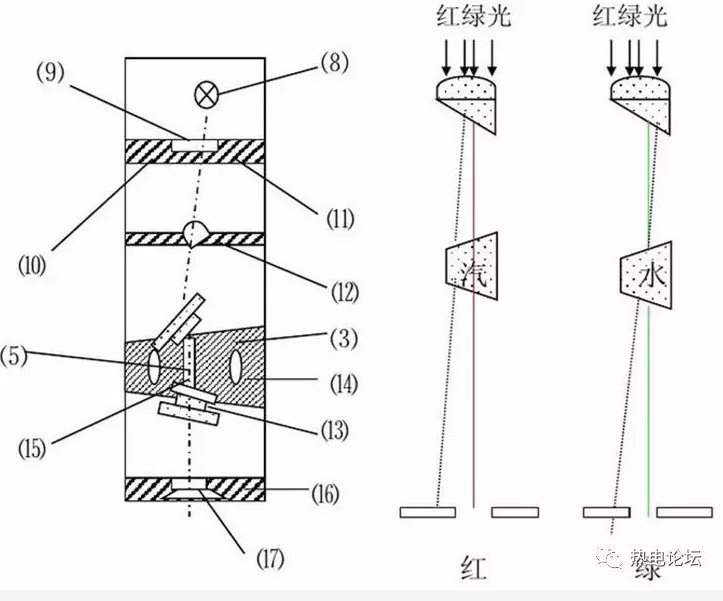

雲母雙色水位計是采用連通器原理製成，利用光在不同介質中呈現不同的折射率和反射特性，並借助於濾色片使液相呈綠色，氣相呈紅色來顯示汽包水位的。由燈泡發出的光，通過紅綠濾色片，再通過聚光境射向水位計本體，在水位計本體內，汽相部分紅光射向正前方，而綠光斜射到壁上被吸收；而在本體內液相部分，由於水的折射使綠光射向正前方，而紅光斜射到壁上被吸收，因而在正前方觀測時，可看到水位計顯示氣紅液綠，清晰透明。

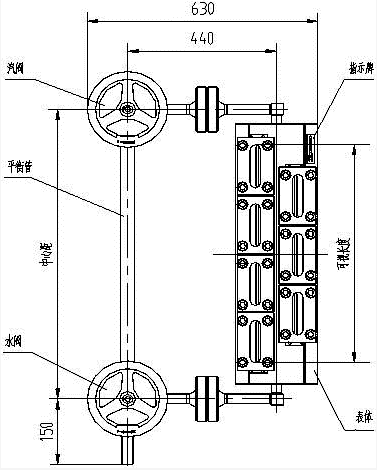

雙色水位計一般由上閥（汽閥）、下閥（水閥）、表體、排汙閥、平衡管等組成，為防止玻璃管爆炸時汽水噴出而傷人，閥體內部各有保險閥座和鋼球保險珠一枚，當水位計爆裂時，保險鋼珠在高壓汽水的衝擊下高速頂向保險座，自動關閉表體的上下通道，直**手動關閉閥門為止，保險珠的複位則通過平衡管取得壓力平衡，靠保險珠自重而取得。運行中閥門必須全開,否則保險珠可能不起作用 。
這種水位計屬於鍋爐的附屬設備，就地安裝。直接觀測水位，汽紅水綠，汽滿全紅，水滿全綠，隨水位變化自動而連續。在鍋爐啟、停時用以監視汽包水位和正常運行時定期校對其他型式的水位計。雙色水位計觀測明顯直觀，但在實際運行中，由於鍋爐加藥腐蝕和水汽衝刷，運行一段時間以後，石英玻璃管內壁磨損嚴重，引起汽水分界不明顯。尤其現在一般采用工業電視監視，現場攝像頭受光線變化影響使水位顯示更加模糊不清，另外由於水位計處於汽包上，環境溫度高，使水位計的照明維護工作量明顯增加。

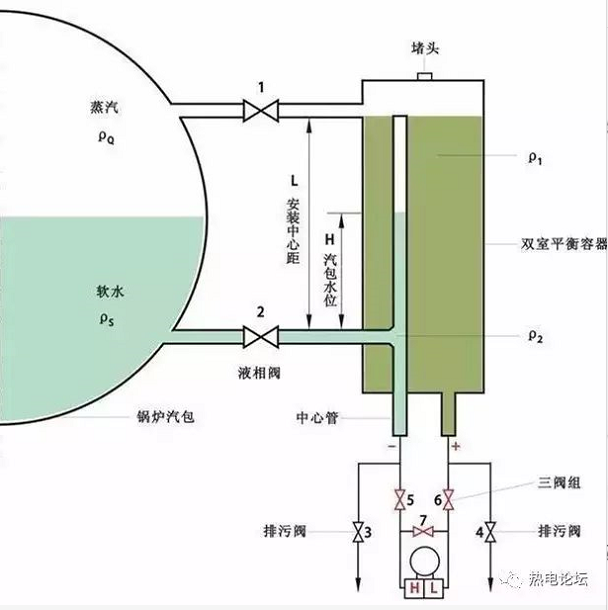

2、差壓式水位計
根據液體靜力學原理，通過測量變動水位和恒定水位之間的靜壓差，將差壓值轉換為水位值，再通過差壓變送器將汽包水位轉換為隨水位連續變化的電信號，作為自動給水控製係統中的重要參數。實際應用中差壓式水位計存在的問題是：測量鍋爐汽包水位時，汽包壓力變化使得水位與差壓的關係也發生變化，因而給測量帶來很大的誤差。現在普遍采用具有汽包壓力補償作用的平衡容器測量方法，但其準確度仍受到很大限製。因為設計計算的平衡容器補償裝置是按水位處於零水位情況下得出的，而運行中鍋爐水位偏離零水位時，就會引起測量誤差。當蒸汽壓力突然下降時，正壓容器內的凝結水被蒸發掉還會導致儀表指示失常。這些都給鍋爐運行操作造成很大困難，尤其投入自動給水調節時將產生錯誤動作，導致鍋爐事故發生。差壓式水位計比較適合於鍋爐穩定運行時的水位測量，當運行參數變化很大時誤差也就很大。

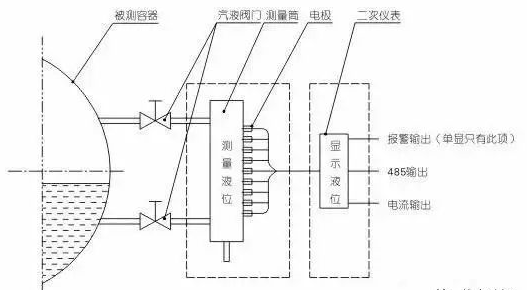

3、電接點水位計
電接點水位計是根據汽和水的電導率不同測量水位的。高壓鍋爐的鍋水電導率一般要比飽和蒸汽的電導率大數萬到數十萬倍，電接點水位計是由水位測量容器、電極、電極芯、水位顯示燈以及電源組成。電極裝在水位容器上組成電極水位發送器。電極芯與水位測量容器外殼之間絕緣。由於水的電導率大，電阻較小，當接點被水淹沒時，電極芯與容器外殼之間短路，則對應的水位顯示燈亮，反映出汽包內的水位。而處於蒸汽中的電極由於蒸汽的電導率小，電阻大，所以電路不通，即水位顯示燈不亮。因此，可用亮的顯示燈多少來反映水位的高低。利用飽和蒸汽與飽和蒸汽凝結水的電導率的差異，將非電量的鍋爐水位變化轉換為電信號，並由二次儀表遠距離地顯示水位。電接點水位計基本上克服了汽包壓力變化的影響，可用於鍋爐啟停及變參數運行中。電接點水位計離汽包很近，電極**二次儀表全部是電氣信號傳遞，所以這種儀表不僅遲延小而且誤差小，不需要進行誤差計算與調整，使得儀表的檢修與校驗大為簡化。在實際應用中，電接點水位計水位的測量是斷續的，並且對與汽包連通的水位容器選擇必須適當，以減小測量誤差。

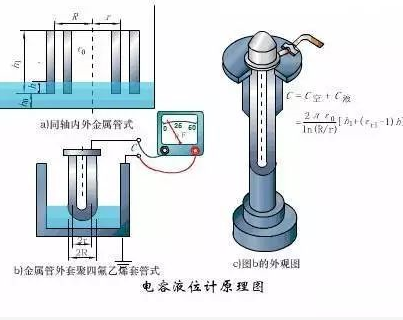

4、電容式液位計
電容式液位計是對壓力容器或開口容器中物位的位移量進行連續測量的一種物位儀表，它是利用測量電容的變化達到測量物位高度的一種儀表。
電容式液位計一半反映故障為液位失真，波動大燈
1 首先是判斷變送器本身的故障
2 是校驗。但前提條件是要對變送器結構了解清楚，它有兩個調零電容及一個調量程的電位器。
變送器本身故障有：
a 在使用過程中，如果儀表無電流輸出，應檢查電源信號處理+-引出線是否鬆動或接觸不良
b 如果儀表指示為零，用手握金屬接觸信號處理端子，儀表指示應增大，否則表明儀表信號處理器壞。
c 儀表指示針打滿，將傳感器引線取下，若儀表依然打滿，表明信號處理器損壞，若儀表指示回零，則可能是傳感器接觸不良
d 檢查傳感器方法：將傳感器引出線從信號處理器上取下，用萬用表檢測絕緣電阻應大於10兆歐，否則表明傳感器絕緣不良。
e 幹擾的判別，如指示值上下波動或固定指示某一液位值，則可判斷反饋受到了幹擾，在儀表電源線電源兩端並聯電解電容（容量220微法，耐壓大於50V)即可消除。
校驗：

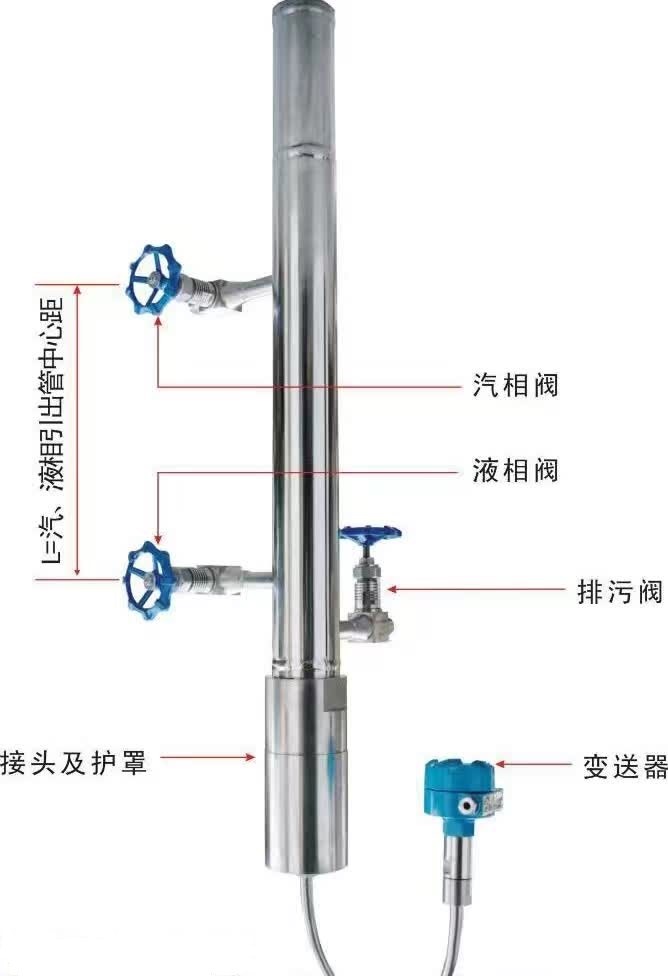

a. 外側量筒式的調整
b. 零位調整：關閉氣液相截止閥，開啟排汙閥，排空測量筒中的液體，調整調零電容使儀表輸出為4MA。
量程調整：關閉排汙閥隻打開液相截止閥，利用容器壓力使測量筒內充滿液體，調整量程電位器使儀表輸出為20MA，打開氣相閥儀表正常工作。
b.內筒式
零位調整：適當開大放氨閥**剛好出現串氣，調整調零電容使儀表輸出為4MA。
量程調整：關閉放氨閥，儀表輸出將增大，注意儀表輸出增大的速度，當輸出不再增大時即是液位滿點。調整量程電位器使儀表輸出20MA，適當打開放氨閥儀表正常工作。
綜上所述，雙色水位計作為就地儀表在鍋爐啟、停時監視汽包水位和正常運行時定期校對其他型式的水位計；差壓式水位計用於穩定參數運行時的水位指示，並且適用於給水的自動調節；電容式水位計和電極式水位計比較適應鍋爐變參數運行，準確度好，是對差壓式水位計測量的監視和補充。因此，在鍋爐汽包水位測量上一般同時采用這4種儀表。
二、汽包水位計泄漏的原因及處理
1、原因分析：
（1）汽包水位計超期運行，造成雲母片老化或表體變形，形成泄漏。
（2）汽包水位計在運行中多次衝洗，使雲母片減薄，形成泄漏。
（3）汽包水位計長期運行，汽包內水質差，水位計雲母板內有結垢現象，使光線無法透過。
（4）緊固水位計雲母板時，緊力過大或不均勻使石墨墊片呲開，造成光線無法透過。
2、處理方法：
（1）如運行中處理，隔絕係統並拆下外罩充分冷卻24小時，降低水位計螺栓與螺母熱應力。
（2）汽包水位計應定期檢修，在機組臨修、小修中應及時更換雲母片，避免應超期運行，造成老化。
（3）認真檢查表體，發現雲母板緊固螺栓和螺母有蠕脹超標或損壞現象時，應及時更換。發現表體有嚴重變形或溝道應更換水位計。
（4）汽包水位計更換雲母板時，應選用透光率好的雲母板，避免使用茶色的雲母板。

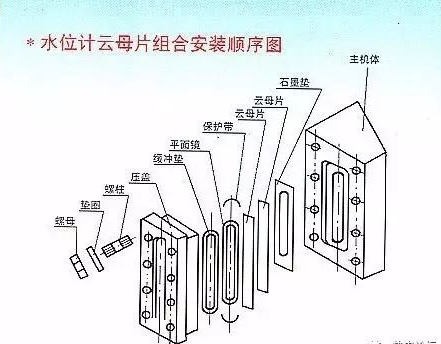

（5）緊固水位計雲母板壓蓋螺栓時，用力要適中，各個螺栓的緊力要一致。
（6）定期調整水位計後彩色玻璃為合適位置。
3、防範措施：
（1）加強雲母水位計檢修工藝的培訓，提高職工的檢修水平。
（2）加強點檢，出現問題及時處理。
4、運行操作注意事項：
（1）選擇操作地點，操作時應站在水位計的側麵，水位計**薄弱的地方是其正麵的雲母片及其密封組件，操作時要遠離這些位置。**好能在這些部位與操作者之間布置一些遮擋物。

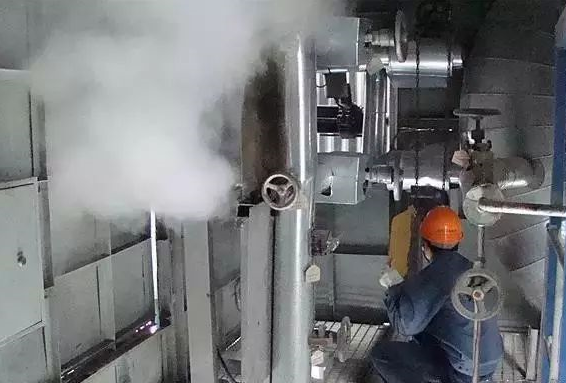

（2）選擇好退路，發生泄漏時不要驚慌。操作前應選擇好退路，但現場實際情況往往沒有退避空間，應進行改造。**重要的是發生泄漏時不要驚慌。一般操作汽包水位計的時候操作者會比較緊張，而且汽包水位計發生泄漏時噪音會很大，對人的心理衝擊很大。若倉惶避讓，有可能造成磕碰傷害，甚**高空墜落。其實發生泄漏時，高壓蒸汽流速相當快，人的反應時間根本避讓不開。若發生泄漏時，操作者沒有受到傷害，就短時間內不會有危險，要按選擇好的路線，從容退避。
（3）泄漏後隔離操作。泄漏後隔離要先關嚴一次門，再關二次門。原因也與二次門的結構有關係。發生泄漏後，往往二次門的保險珠已經動作，但因不能嚴密隔斷通路。雖然還會有泄漏現象，但泄漏已經減小很多。**球會在閥門接近全關狀態時複位，不再截斷通路。若先關二次門會使泄漏突然變大，傷及操作者。
